分享cad常用命令快捷以及cad使用技巧!

更新时间:2018-06-15 13:31:18| 编辑:本站整理 | 信息来源:本站整理|浏览数:
在我们使用Auto CAD制图的时候,除了日积月累的经验之外掌握软件中的热键以及命令也是很重要的,能够提升你使用AutoCAD制图的效率,当然如果你在熟用cad命令以及热键之后再学习以下小编给大家分享的来自CAD制作大师的一些使用技巧的话那么不久的将来你也会是一个出色的设计师!

CAD常用命令快捷键:

绘图快捷键命令:

圆 <--> C

点 <--> PO

直线 <--> L

圆弧 <--> A

椭圆 <--> EL

表格 <--> TB

矩形 <--> REC

面域 <--> REG

创建块 <--> B

插入块 <--> I

多段线 <--> PL

构造线 <--> XL

图案填充 <--> H

样条曲线 <--> SPL

正多边形 <--> POL

标注快捷键命令:

线性标注 <--> DLI

对齐标注 <--> DAL

弧长标注 <--> DAR

坐标标注 <--> DOR

半径标注 <--> DRA

折弯标注 <--> DJO

直径标注 <--> DDI

角度标注 <--> DAN

快速标注 <--> QDIM

基线标注 <--> DBA

连续标注 <--> DCO

形位公差 <--> TOL

标记圆心 <--> DCE

折弯线性 <--> DJL

编辑标注 <--> DED

标注样式 <--> DST

修改快捷键命令:

删除 <--> E

复制 <--> CO

镜像 <--> MI

偏移 <--> O

阵列 <--> AR

移动 <--> M

旋转 <--> RO

缩放 <--> SC

拉伸 <--> S

裁剪 <--> TR

延伸 <--> EX

打断 <--> BR

合并 <--> J

倒角 <--> CHA

圆角 <--> F

分解 <--> X

文字快捷键命令:

多行文字 <--> MT

单行文字 <--> DT

修改文字 <--> ED

查找替换 <--> FIND

拼写检查 <--> SP

样式快捷键命令:

文字样式 <--> ST

表格样式 <--> TS

引线样式 <--> MLS

图层快捷键命令:

图层管理 <--> LA

图层状态 <--> LAS

冻结图层 <--> layfrz

关闭图层 <--> layoff

锁定图层 <--> laylck

解锁图层 <--> layulk

CAD使用技巧:

一、关于CAD下方的命令行窗口忽然不见了,怎么调出来?
答:快捷键“ctrl+9”可以重新调出与关闭。

二、关于需要到另一张图中找东西,感觉窗口太小,如何能全屏看图?
答:快捷键“ctrl+0”可以全屏,只保留CAD顶部菜单栏,想要恢复再次“ctrl+0”。这是在经典模式中,如果你在草图与注释环境中,连菜单栏都没有。

三、画图中必须时刻牢记的快捷键,也是经常用到的。
答:画图中要时刻记得保存:ctrl+S,画错了撤销:ctrl+Z,撤销错了,想要恢复:ctrl+Y。重复上一个命令:空格或右键 。

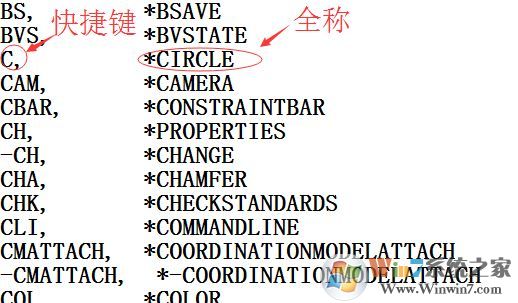

四、各种修改命令经自己修改后快捷键忘了,怎么办?
答:1. 调出CAD编辑程序参数文档acad.pgp:菜单栏,工具——自定义——编辑程序参数。
2.在命令行直接输入相应命令的英文全称,一般均适用。例,镜像:mirror(英文为镜子的意思),复制:copy等。说明学好一门外语很重要。

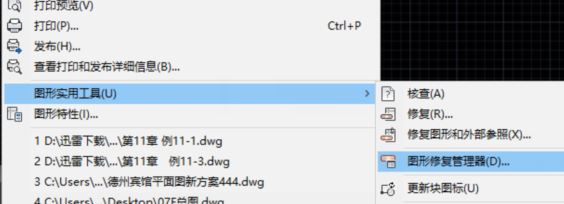

五.图纸崩溃后,再打开图纸,图形恢复管理器未出现?

答:文件——图形实用工具——图形恢复管理器。

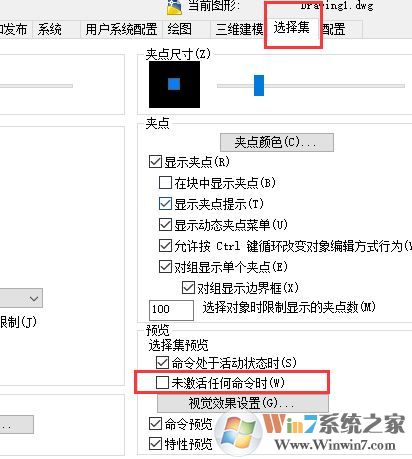

六、图中有大段落文字说明,鼠标置于文字上后,文字总是出现浮动,看不清?
答:输入op——选择集——选择集预览——将“未激活任何命令时”的对勾去掉。

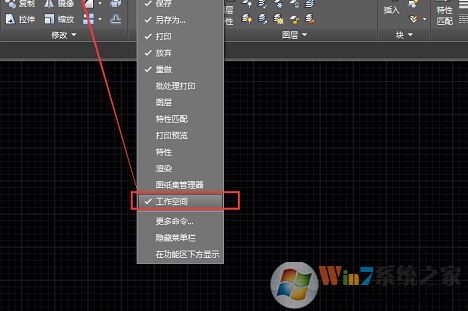

七、CAD模式为“草图与注释”模式,想要调出“AutoCAD经典”模式,那个菜单不在顶部了?
答:CAD版本不同,模式界面菜单所在位置不同。一种在顶部,一种在右下角,也可以把两个都调出来,但很多高版本已经没有了经典模式,需要自行设置,这个之前已经发过很多设置方法。

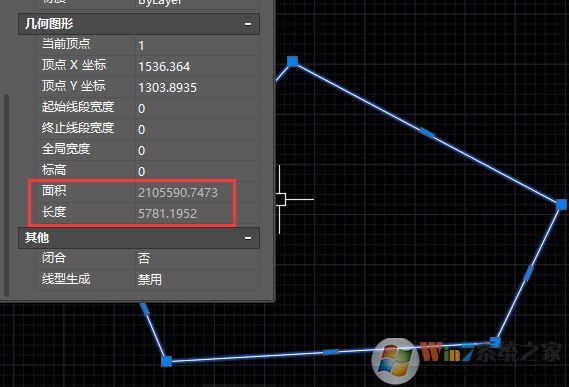

八、不规则复杂图形的面积及周长怎么测量?
答:用多线段描出边界,形成一个完整的闭合图形(点中是一个整体),选中闭合图形,输入ch,几何图形中最后两项,即“面积”和“长度”。
九、在填充的图上画线,被填充图层覆盖不见,怎么办?

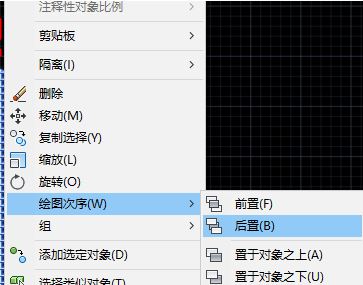

答:点中填充层,输入dr,输入b,即可见。或在画图前,先选中填充层,输入dr,输入b,然后再在其上画线,线均可见。(也可不用快捷键,选中对象右键弹出快捷菜单选择绘图次序,选择后置)

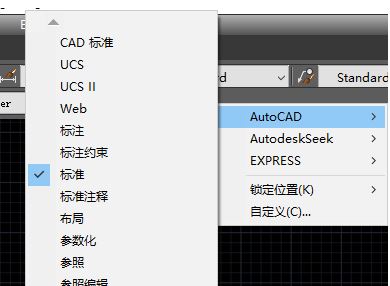

十、位于CAD顶部的常见命令菜单不见了,如图层命令栏不见了,怎么办?
答:鼠标置于顶部菜单右边空白处,右键(会出现菜单)——AutoCAD——勾选图层(缺哪个勾哪个),即可出现。

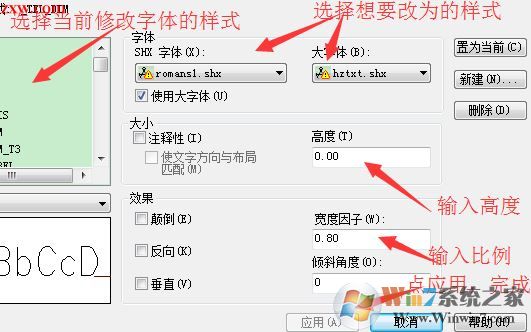

十一、画完图后,发现字体太高了,太胖了,竟不是公司专用字体,要立刻出图了,时间紧张,怎么办?
答:格式——文字样式——修改相应参数——应用,完成。
十二、画图前很重要的一件事,关乎你整个出图问题,一定不能忘。
答:画前设置好比例,以2014版CAD经典模式为例,在右下角,有个比例小窗口,如果你要1:100出图,就选1:100。画前一定要调比例,调比例,调比例!重要事情说三遍。

十三、建筑行业的要在建筑底图绘图的小伙伴有时会有这样的问题:这个调比例,我应该调多少,跟什么有关?
答:跟你出图比例有关,你想1:100出图,就调成1:100,你想1:50出图,就调1:50。一般情况是跟建筑底图比例一致的,新手可以画前问下建筑,这个项目要多大比例出图。如果出的是自己专业的大样图,自定。

十四、图中的字体高度怎么确定?
答:字体高度一般是当前比例的3倍或3.5倍,比如,1:100的图,字体高度定为300或350均可。

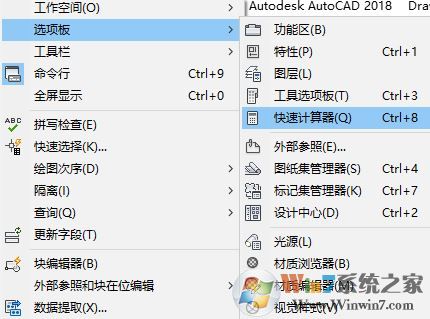

十五、快捷键的使用:

如果你记不住快捷键又不想点击命令怎么办,比如你需要执行多边形命令,你可以按住alt+D,再按Y即可绘制多边形。
你也可以看看其他几个选项的菜单,你会发现很多ctrl+的快捷键,这时你可以直接调用,比如调用快速计算器,可以直接按ctrl+8。


以上便是winwin7小编给大家介绍分享的关于cad常用快捷键以及使用技巧的分享,一定可以帮到你不少!
