cad怎么转pdf?cad导出pdf格式教程

更新时间:2018-12-12 16:06:53| 编辑:本站整理 | 信息来源:本站整理|浏览数:
cad怎么转pdf?cad是用来制作三维图形的设计软件,它是机械、电子、航天、化工、建筑等行业图形设计中必不可少的软件。当我们使用cad画好图纸之后想给客户查看,客户那边没有软件无法查看,或一些特殊需求我们可以将cad格式文件转换成pdf格式的文件。本文中让winwin7小编大家将cad格式转换成pdf格式的操作方法吧!

cad导出pdf格式操作方法:

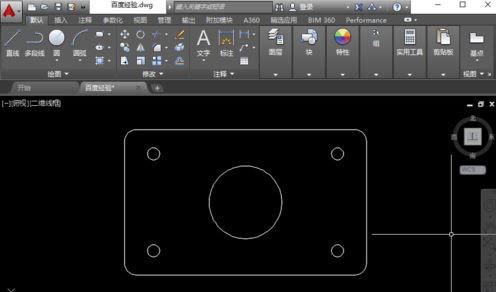

1、首先打开需要转PDF格式文件的cad软件;

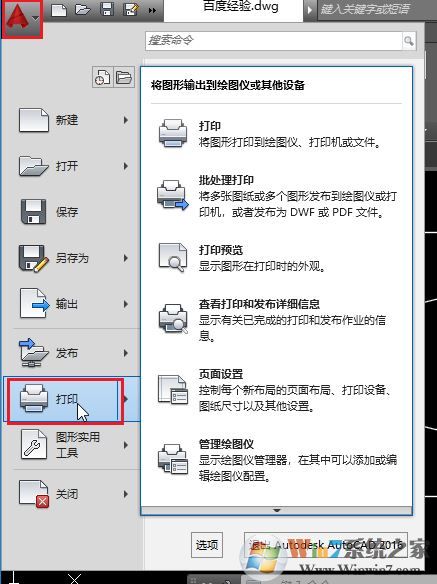

2、点击图标,选择打印,进入到打印设置界面,如图:

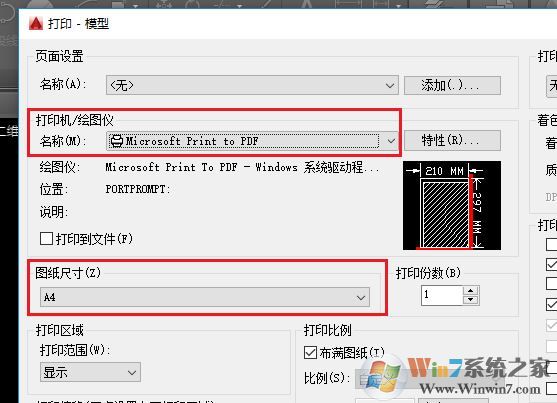

3、接着我们在打印设置界面:选择打印机的名称为Microsoft print to PDF,选择图纸的大小,如下图所示:

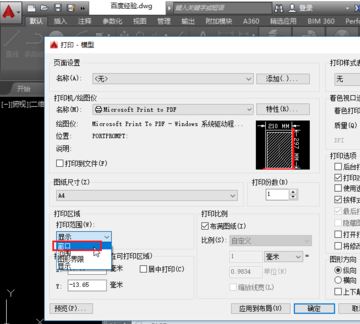

4、在打印区域中,选择“窗口”的方式选取,然后框选需要打印的区域,如下图:

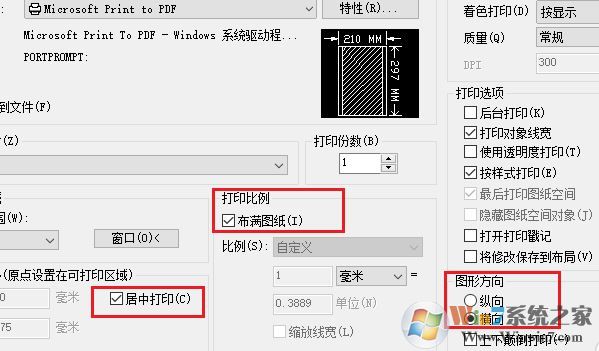

5、选择居中打印、打印比例为布满图纸,按需求选择图形方向,如图:

6、设置完成后,点击预览看效果,看到没有问题,点确定输出保存,搞定!

最后我们就得到了pdf格式的cad制作的图纸了!以上便是cad转pdf格式的详细操作方法!
