cad云线怎么画?CAD云线快捷键使用方法

更新时间:2020-03-12 08:48:36| 编辑:本站整理 | 信息来源:本站整理|浏览数:
cad云线怎么画?当我们在使用CAD设计软件的时候如何画各种形状的云线呢?我们在观看大师使用cad画云线的时候都是有漂亮的弧度的,他们是如何做到的呢?本文中winwin7给大家以为《AutoCAD 2020珊瑚の海精简版》介绍下cad画云线的操作方法!

cad云线怎么画?CAD云线快捷键使用方法


CAD云线快捷键使用方法

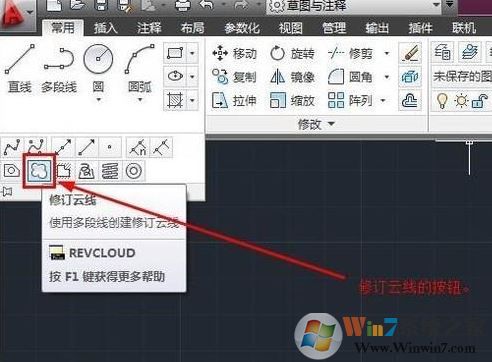

1、点击【绘图】-【修订云线】进行操作,另一种输入快捷键revcloud回车执行命令;

cad云线怎么画?CAD云线快捷键使用方法

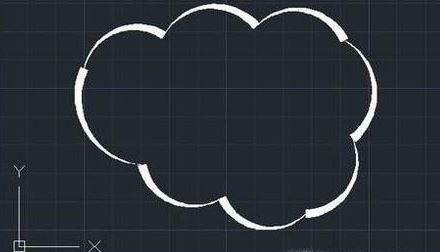

2、在执行命令之后,只需要用鼠标在绘图区域点击一点然后拖动鼠标回到这点,就完成了云线的绘制。

cad云线怎么画?CAD云线快捷键使用方法

3、在输入栏看到:指定起点 [弧长(A)/对象(O)/样式(S)] <对象>:
这时候我们需要点击命令输入A回车,输入最下弧长回车,输入最大弧长回车。但需要注意的是最大弧长应该在最下弧长的三倍内。这时候,只要按照上面的方式绘制云线即可。www.winwin7.com

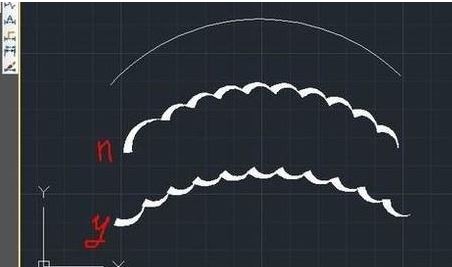

可以点击云线命令之后,输入O回车,再点击图中的弧线,这时候就可以看到弧线变成了云线,这时候我们输入Y回车就获得了反向云线。

cad云线怎么画?CAD云线快捷键使用方法

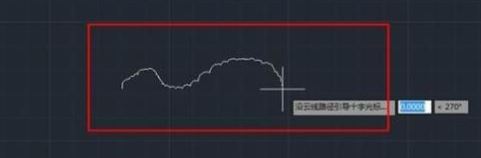

最后在点击云线命令后,输入S,再输入N回车,就可以画出普通单线的云线,输入C回车,这时候就是手绘形状!

以上便是winwin7小编给大家分享介绍的CAD云线快捷键使用方法!
