ANT BMS V2（蚂蚁保护板）

Ant BMS V2(俗称"蚂蚁保护板")是由十堰蚂蚁物联科技有限公司开发的电池管理系统。该系统以安全为核心，具备多重保护功能，可实时监测过流、短路等异常情况并快速切断电路，有效预防电池过热起火等风险。该系统适用于电动汽车、家庭储能等多种场景，能确保电池在各种工况下的安全稳定运行。凭借其可靠性和专业性，Ant BMS V2已成为电池管理领域的重要解决方案，为能源安全利用提供了有效保障。

ANT BMS V2（蚂蚁保护板）怎么连接电池?

1、连接蚂蚁BMS和电池，需要按照正确的步骤进行接线，同时使用手机蓝牙连接BMS，才能查看电池的参数。下面是连接步骤的详细说明：

2、首先，检查所有接线是否正确，确保没有短路或其他安全隐患。例如，将蚂蚁BMS的B-连接到电池组的总负极，将均衡线从B0~B20连接到锂电池组的各串信号采集点上，电池组的B+为P+输出总正极，BMS上的P-为输出总负极(参考)。

3、然后，下载并安装蚂蚁BMS保护板官方客户端。连接蚂蚁BMS时，需要搜索并连接BMS，其名字为SPP或者BMS-ANT，默认密码为1234.此时，温度传感器为黄色的薄片，没有正负极，接在温度传感器插座上面，温度传感器的共公脚是GND，另外一个脚分别接T1.T2.T3.T4(参考和)。

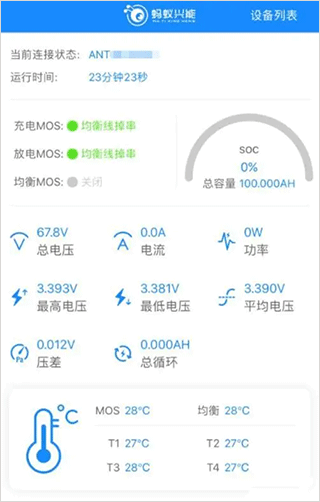

4、打开蚂蚁BMS保护板的轻触开关，启动BMS。接下来，打开手机的蓝牙，连接到蚂蚁BMS。APP界面会显示总电压，电流，功率，最高电压，最低电压，压差，循环，以及4个温控探头的温度值。还会显示充电放电MOS管：均衡线掉串。这个是不正常的情况，需要调整，如下图。

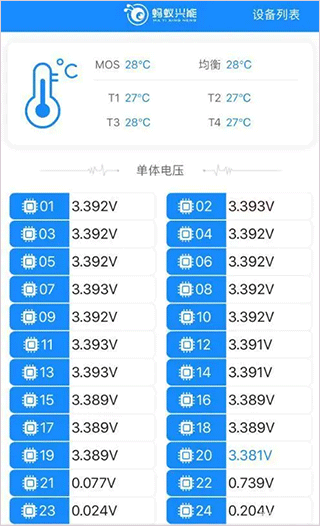

5、界面中会显示单体电压，01~20串电压显示正常，而21~24串电压显示0.这是为什么呢?那是因为电池组是20串的，而BMS是24串的，需要设置串数。

6、设置蚂蚁BMS参数

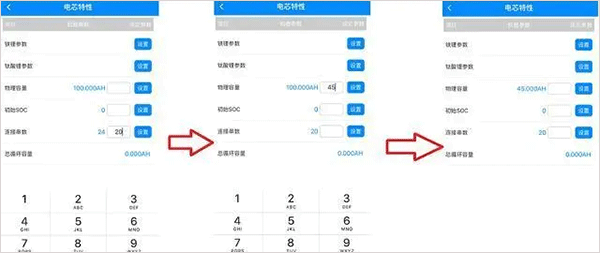

7、进入电芯特性界面，设置串数为20串，容量为45Ah。点击设置，BMS会有蜂鸣声，说明设置完成。如下图。

8、设置完成，返回主界面，充放电MOS管显示正常开启。单体电压也显示正常20串的电压值了。

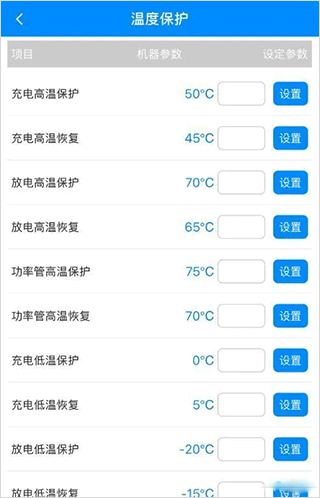

9、BMS中的默认温度保护值偏高，需要重新设置温度保护值，包括充电高温，充电低温，放电高温，放电低温，以及恢复值。如下图。

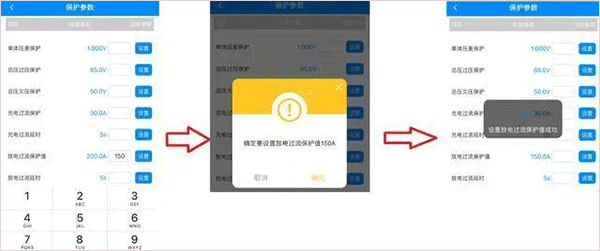

10、BMS的过流保护值设置过大，客户正常使用的最大持续放电电流值为100A。需要更改过流保护值，从200A改为150A，防止客户大电流放电，损害电池组。

11、还有单体过充，单节过放，总压过压保护，总压欠压保护，均衡电压值，均衡电流值，充电过流值，等等。可以根据锂电池组的具体需求，进行设置。

12、设置好BMS的各项参数后，使用锂电池组专业充放电100V60A老化柜，进行充放电循环1次，校准BMS中的SOC显示，查看充放电电流显示等。最后对锂电池组进行整组测试，包括过充，过放，过流，短路，等等。

13、各项测试完成后，带有蚂蚁BMS的锂电池组就完成了。

ANT BMS V2（蚂蚁保护板）功能

1. 设备连接管理：提供一键快速连接功能，支持多设备同时接入，建立稳定可靠的数据通信通道。

2. 实时数据监测：精准采集并显示电池电压、电流、温度等关键参数，通过可视化图表直观呈现数据变化趋势。

3. 智能定位服务：集成GPS定位功能，实时追踪设备地理位置，支持历史轨迹回放与电子围栏设置。

4. 本地监控中心：建立本地化监控平台，实时展示设备运行画面，支持多画面同时监控与录像存储。

5. 设备状态总览：完整展示设备基本信息、运行状态及维护记录，提供设备健康度评估报告。

6. 参数配置管理：支持设备运行参数自定义设置，包括报警阈值、工作模式等，满足个性化使用需求。

ANT BMS V2（蚂蚁保护板）特点

1. 核心功能：故障检测、无线传输、智能开关控制、自供电与省电管理、电池性能校准。

2. 故障检测：实时监测线路连接状态、开关元件工作状态及充电电压，确保系统安全。

3. 无线传输：支持蓝牙和移动网络两种方式，随时查看电池状态并进行远程控制。

4. 智能开关设计：采用继电器控制大电流，MOS管管理充电过程，仅需一个继电器，结构简单实用。

5. 智能省电：直接从电池取电，无使用时自动进入省电模式，待机功耗极低，实现长久续航。

更新日志

v3.0.36版本

1、个人中心-基本设置中新增【实名认证】入口，共享设备获取一键九级时使用;

2、主动均衡设备支持连续16包升级;

3、兼容1000W充电器设备，适配0.0.3版本协议;

4、优化蓝牙连接逻辑。
