cad源泉设计插件

cad源泉设计插件，原名源泉建筑与装饰设计CAD工具箱。可以辅助绘图软件面向建筑设计、室内装饰及相关领域的从业人员，使用了Visual LISP语言开发并完成编译。其优势在于不干扰AutoCAD或天正软件的原始操作习惯，提供了强大的扩展功能，力求构建简洁高效、响应迅速的绘图环境。配备了极为丰富的绘图指令库，包括装饰构件、建筑部件以及专业符号等多个维度。

cad源泉设计插件怎么安装到cad软件中?

1、在本站下载解压，得到cad源泉设计插件yqarch6.7.4版本软件包;

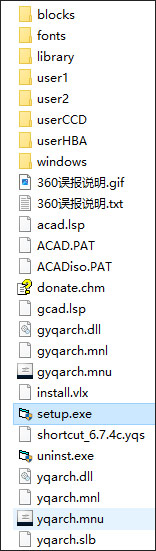

2、打开文件夹找到setup双击运行;

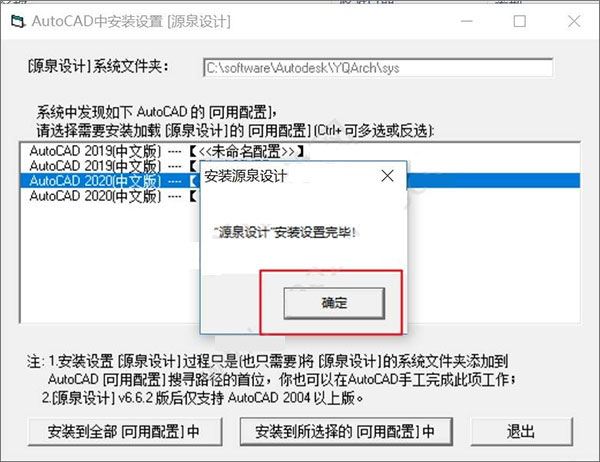

3、选中需要加载的配置，比如AutoCAD2020中文版，点击安装到所选中的配置中;

4、之后便可以看到源泉设计已经安装完成啦;

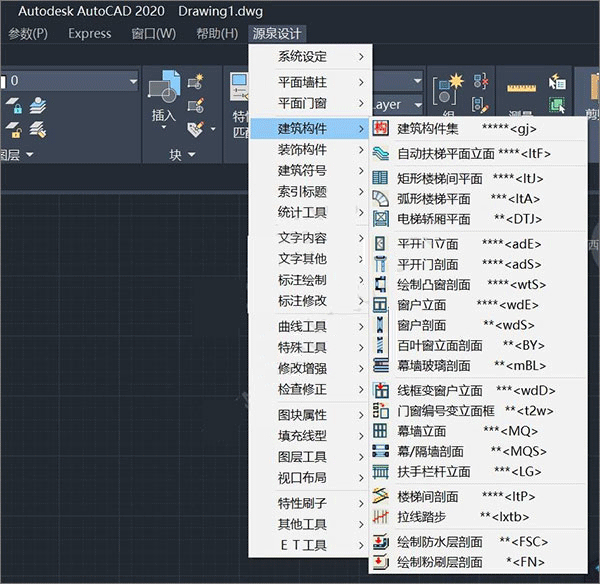

5、如下图所示，打开Autocad软件，即可看到源泉设计;

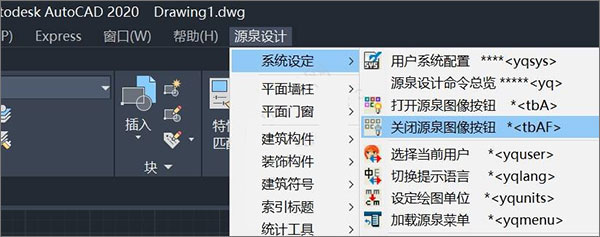

6、如果左侧出现一堆图标，可以一键关闭;

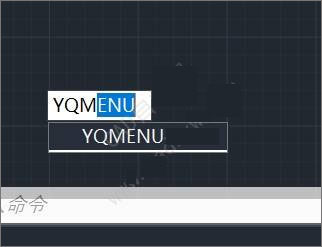

7、如果不显示源泉设计菜单，可在命令栏输入yqmenu回车加载;

8、如果要卸载的话，那么点击系统设定-卸载源泉设计，卸载后再删除安装文件夹即可。

cad源泉设计插件软件特色

1.提供中文简体、中文繁体、英文三个语言版本，可对应选择下载使用

2.搭载多用户系统，可同时为多个企业绘制图纸，且拥有独立完整的各项设置

3.支持多种绘图单位，涵盖毫米、厘米、分米、米及英寸，墙厚、图块等相关设置会同步对应调整

4.功能强劲且操作简便，完全不干扰原有AutoCAD或天正的绘图习惯

5.内置丰富的“装饰构件”“建筑构件”及“建筑符号”绘图命令，建筑门、窗、墙、柱可实现随时随地自动修剪

6.配备类似ACDSee的图库管理功能，操作直观易懂，维护起来便捷高效

7.优化强化AutoCAD部分基础功能，包括文字处理、尺寸标注、图层管理、编辑与绘图等

cad源泉设计插件有关问题

1、安装“源泉设计”之前建议先查杀电脑中的CAD病毒，否则可能影响安装进程。

将“源泉设计”软件包解压至任意指定文件夹(如：“D:\yqarch\sys”，注：路径中不可包含括号)，点击一键安装程序setup.exe(浩辰CAD专用浩辰gsetup.exe)，按照提示选取需关联的AutoCAD/浩辰CAD配置文件(Profile)，即可轻松完成安装设置。

若使用WIN10操作系统，请在AutoCAD中添加源泉的系统文件夹为受信任位置：yqarch\sys。

2、AutoCAD：

● 若一键安装方法未成功，可将sys\install.vlx文件拖拽至AutoCAD绘图区，即可完成“源泉设计”安装;

● 若启动文件“sys\acad.lsp”与自编程序发生冲突，安装后可直接删除该文件，此时需将“源泉设计”启动文件yqstart.lsp添加至AutoCAD的启动组(使用AutoCAD的ap命令);

● 在天正建筑(5.0-9.0)环境下，安装方法与上述步骤一致。

● 强烈建议安装AutoCAD扩展工具(AutoCAD express tools)。AutoCAD 2005及以上版本本身已附带该扩展工具，安装AutoCAD时勾选安装即可。

3、浩辰CAD：

● 若一键安装方法未成功，可改用手动安装，具体方法如下：

手动安装源泉设计方法

若一键安装程序未成功，或更倾向手动操作，可通过以下方法安装“源泉设计”(两种方法效果一致)：

● 将“源泉设计”软件包完整解压至任意指定文件夹(如：“D:\yqarch\sys”，注：路径中不可包含括号);

● 启动AutoCAD/浩辰CAD，运行系统配置程序“菜单(menu)\工具(Tools)\选项(Preferences)”：

a) 在弹出的系统配置对话框中，选择“文件(Files)\支持文件搜索路径(Support File Seach Path)”;

b) 点击【添加(Add)】按钮，加入源泉设计的系统路径，例如“D:\YQArch\sys”;

c) 点击【上移(Move Up)】按钮，将该路径上移至所有路径的最顶端;

d) 点击"OK"按钮，退出系统配置对话框;

● 退出并重新启动AutoCAD/浩辰CAD，安装完成!

cad源泉设计插件更新日志

v6.7.4版本

1、支持 AutoCAD 2024(32bit/64bit);

2、支持 浩辰CAD 2023(32bit/64bit);

3、修正“箭头引线(aaX)”/“自设索引号1~9(s1~9)”命令，在浩辰CAD中在强制源泉标注样式时箭头大小不统一的bug;
