SSCOM丁丁串口调试工具

V5.13.1绿色免费版
SSCOM丁丁串口调试工具
更新时间:2024-01-30软件大小:407KB软件格式:.rar
授权方式:免费版软件语言:简体中文软件类型:国产软件

安全检测:

推荐星级:

分享到:

软件介绍

SSCOM,一款串口调试工具,用户可以通过该多串口调试工具来调试蓝牙,检测串口的状况,可以自由设置波特率,速度,方向等等!是学习串口控制,蓝牙调试等必备软件!

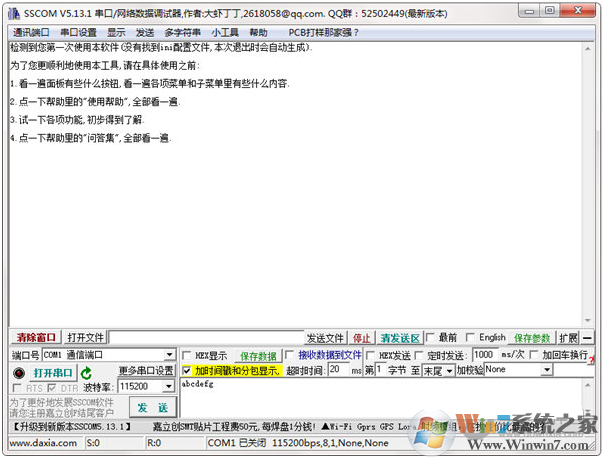

SSCOM丁丁串口调试工具

SSCOM软件功能

1、波特率支持自定义

2、显示流畅,不容易丢数据、,中文显示无乱码

3、通讯方面支持串口和网卡TCP/IP,UDP通讯

4、支持字符串和十六进制方式显示,和加时间戳分数据包显示,支持数据波形(示波器)显示

5、可以实现“帧头+数据+校验+帧尾”的

6、支持字符串和十进制方式发送,支持预定义99组数据串发送、支持发送数据包加校验、支持转义符号输入

7、USB串口误拔不易死机,大部分型号的USB芯片插回能自动恢复(pl2303除外)

8、支持接收数据直接保存到文件,也可保存窗口数据和原始接收数据

9、支持终端仿真,STM32的ISP程序下载功能

10、窗口大小位置,接收窗口的字体颜色背景色均可保存

11、更多功能请看全部使用帮助

使用教程

(1)选择通讯口,然后打开串口

(2)将DTR打勾,DTR对应芯片的TMS1脚,也就是说通过将DTR打勾将TMS1拉为低电平

(3)将RTS打勾,然后将勾取消,RTS对应芯片的外部复位引脚,通过将RTS打勾将芯片外部复位引脚拉低,使芯片处于复位状态,然后将RTS拉高,使得芯片完成复位。

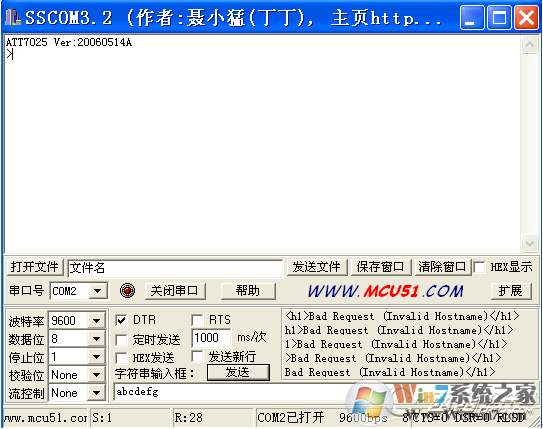

(4)将鼠标移动到上面的大文本框,点击回车按键,然后可以看到有返回信号。

SSCOM丁丁串口调试工具

(5)从键盘输入 “M0000” ,会有如下返回信号,如下图所示,通过这个命令将芯片内的24Kflash擦除

(6)从键盘输入 “M8000” ,会有如下返回信号,如下图所示,通过这个命令将芯片内的8Kflash擦除

SSCOM丁丁串口调试工具

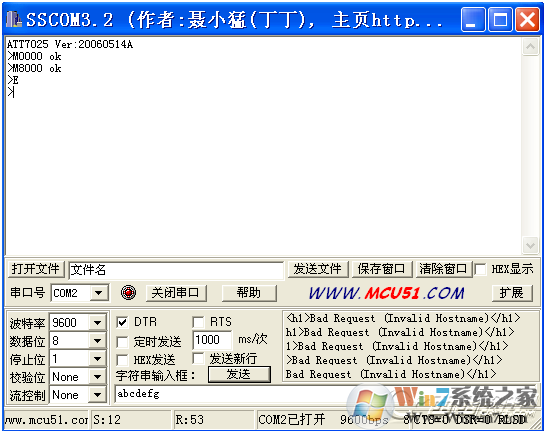

(7)从键盘输入 “E”,如下所示:

说明:键入“E”后,不再显示随后键入的字符,但所键入字符可通过串口访问芯片。

SSCOM丁丁串口调试工具

(8)从键盘输入 “L”,此时不会再看到返回字符,然后点击打开文件,选择用户需要下载的hex文件

说明:键入“L”是Load命令,此时可以打开一个hex文件进行写Flash操作。

SSCOM丁丁串口调试工具

SSCOM丁丁串口调试工具

(9)点击发送文件

SSCOM丁丁串口调试工具

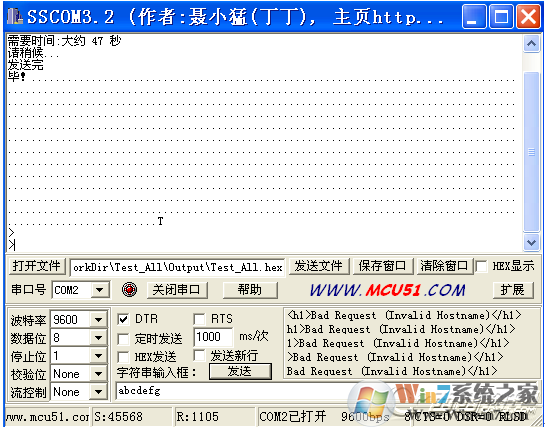

(10)当正确传输完成时

上图中的情况说明程序下载正确。

(11)将DTR的勾取消,也就是说将芯片的TMS1拉高,将芯片切换到Normal模式,将RTS拉低再拉高,也就是说将芯片复位一次,此时芯片内的程序就开始正常运行了。
