小葛CAD工具箱最新版

小葛CAD工具箱是CAD的辅助工具集，它提供一些方便的功能来帮助画图。把CAD里比较麻烦的操作步骤，根据经验整合起来，把重复的绘图操作自动化，还加入一些CAD自带命令难以实现的功能。这样画图更快。 工具箱按CAD制图环节分成几个功能板块：图层管理、快速选择、编号功能、文字处理、图块功能、统计功能、标注功能、绘图修改、其他功能。每个板块都能设快捷键，能快速打开要用的工具。所有功能都能设快捷键，默认快捷键是功能名称的首字母，好记又好学。

小葛CAD工具箱使用教程

一、加载软件

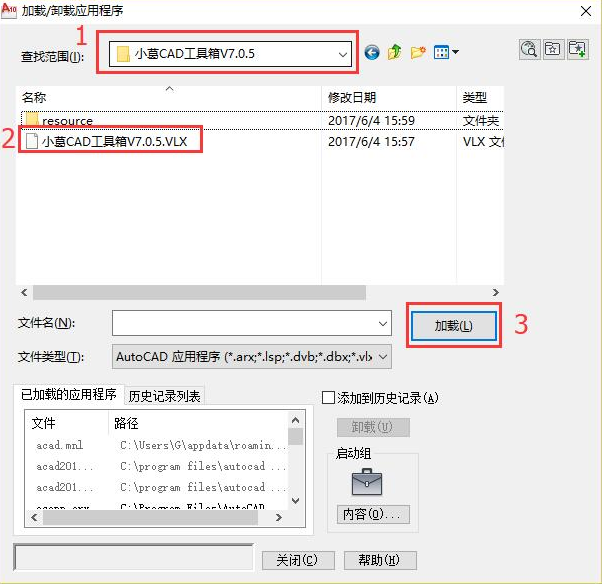

在CAD中输入 AP 命令选择需要加载的插件加载，具体步骤如下:

1、查找范围定为到上一步解压或拷贝放置工具箱文件夹的位置

2、选择小葛CAD工具箱VX.X.X.VLX(不要选择resource文件夹)

3、点击加载

4、点击关闭，完成加载

二、添加启动组

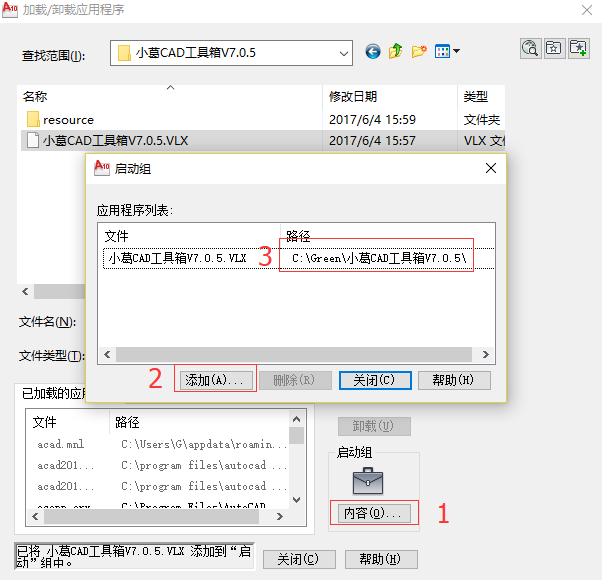

如需要插件每次随CAD自动加载而不需要每次手动加载，则需将插件同时添加到启动组,具体步骤如下：

1、在CAD中输入AP命令打开加载对话框!

2、点击加载面板中的内容按钮

3、点击添加，选择工具箱存放的位置

4、选择小葛CAD工具箱VXXXVLX并添加。(不要选择resource文件夹)

5、点击关闭，完成添加到启动组

如下图所示:

三、启动插件

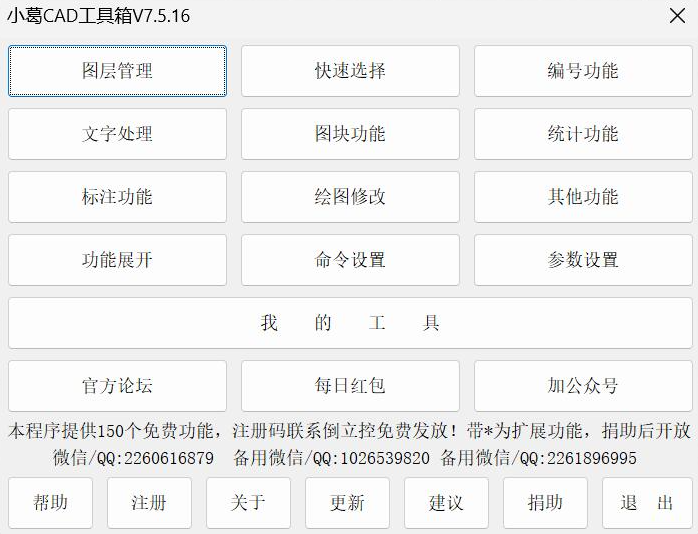

本插件通过快捷键启动面板，所有功能均支持快捷键或面板点击！

默认HH命令启动主面板(可从快捷键工中修改启动命令！

分面板也可通过快捷键启动，并且命令可以修改!

所有功能快捷键可通过快捷键功能(kJJ)查看/修改!

软件功能

1、图层管理

锁定图层 、解锁图层、关闭图层 、冻结图层、一键锁定、一键解锁 、解锁未选、关闭锁定

冻结锁定、解锁零层 、全开全解、图层交换、图层改色、图层切换、专业图层、锁定专业

解锁专业、关闭专业、打开专业、锁定非专 、解锁非专、关非专业、开非专业、新建专层

导出图层、切入零层

2、快速选择

按块选择、按层选择、按色选择、按值选择、颜色选字、按高选字、宽选多段、直径选圆

快选填充、多段圈选、多段选块、多段选字、多段层选、只选文字、只选直线、只选多段

只选图块、只选圆形、只选圆弧、只选椭圆 、只选填充、只选择点、只选属性、只选引线

只选标注、选择集一、选择集二、选择一集、选择二集

3、编号功能

递增复制、递增修改、阵列递增、带框递增、批量加减、大写递增、大写加一、大写阵列

带框大写、字母递增、 字母加减、字母阵列、带框字母、综合递增

4、文字处理

文字前后、垂直对齐、水平对齐、行距调节、CADTTXT、TXTTCAD、单转多行、问号显示

一键宋体、一键黑体 、一键国标、内容刷子、文字合并、表格居中、我的宋体、我的国标

文字下划、取消下划、文字加圆、文字矩形

5、图块管理

图块管理、图块改色、图块改名、块改零层、多重插入、多重分解、图块刷子、块改基点

图块拉升、炸属性块

6、统计功能

图块统计、多段数块、长度统计、面积统计

7、电气功能

单相电流、三相电流、照明功率、截面查询

8、其他功能

输出组码、批量打印、底图改灰、修改图章、重载命令、图纸加密、图纸解密、数字求和

模型布局、颜色更改、 当前目录、状态开关、视图切换、多段分解、开计算器、截图工具

更新日志

v7.5.16版本

功能优化：

1、按值选择，优化增加筛选值拾取功能。

功能新增：

1、基点旋转，批量将选中对象按照基点旋转输入的角度。
